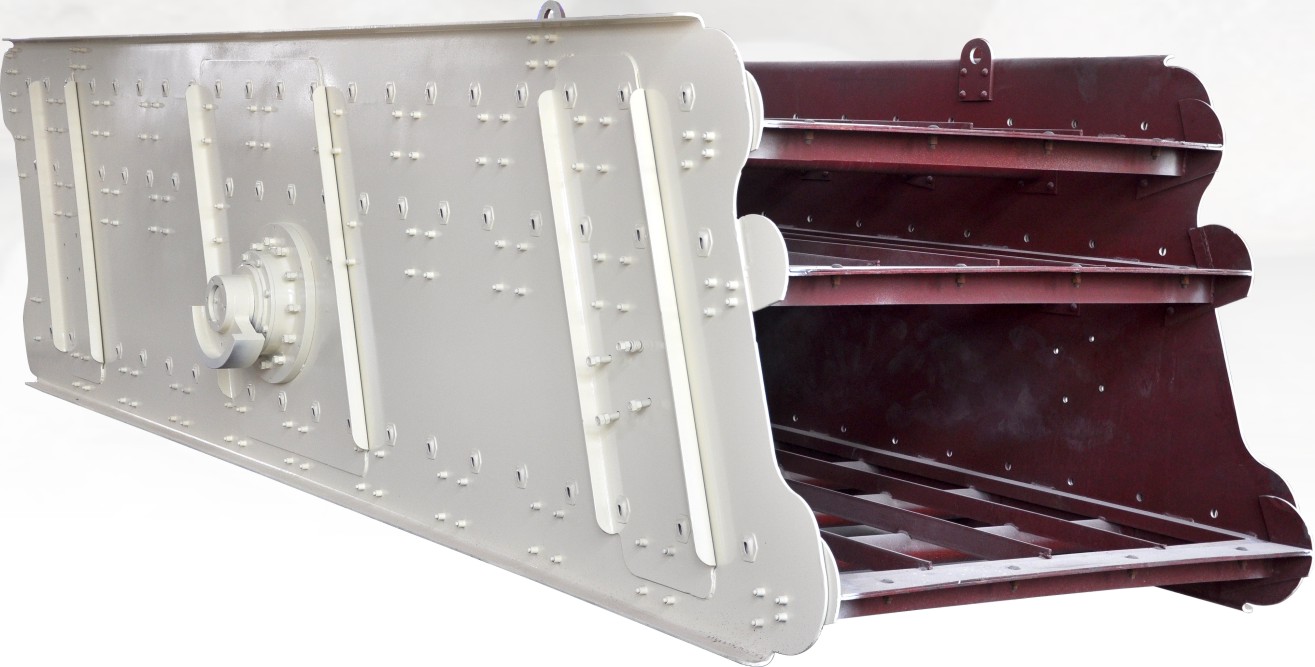

圆振动筛

圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅

产品详情

产品描述:圆振动筛

　　圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

　　振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。

振动筛的主要优点：

1 、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

2 、构造简单、拆换筛面方便。

3 、筛分每吨物料所消耗的电能少。

主要技术参数用振动筛

型号	筛网层数	筛网面积 (m 2 )	筛孔尺寸 (mm)	最大进料尺寸 (mm)	处理能力 (m3/h)	振动功率 (r/min)	双振幅 (mm)	电机功率 (kw)	筛面倾角 ( 度 )	筛面规格 (mm)	重量 ( 不包括电机 ) (kg)	外形尺寸 ( 长 × 宽 × 高 )(mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	5.5	20	1200×2500	2500	3090×1840×1080
3YK1225	3	9	4-50	400	10-70	800-970	8	5.5	20	1200×2500	2850	3240×1840×1480
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	20	1200×3000	3000	3590×1840×1080
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	20	1200×3000	3600	3740×1840×1480
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	20	1200×3700	3600	4290×1840×1080
3YK1237	3	13.22	4-50	400	16-90	800-970	8	7.5	20	1200×3700	4200	4440×1840×1480
2YK1535	2	10.5	5-50	400	20-125	800-970	8	11	20	1500×3500	4890	4110×2095×1300
3YK1535	3	15.75	5-50	400	21-125	800-970	8	11	20	1500×3500	5700	4300×2180×2090
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	20	1500×4500	5330	5110×2095×1300
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	20	1500×4500	5800	5300×2180×2090
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	20	1500×4800	5980	5410×2095×1300
3YK1548	3	21.6	5-50	400	22.5-162	800-970	8	15	20	1500×4800	6600	5600×2180×2090
2YK1848	2	17.28	5-80	400	25-206	750	11	15	20	1800×4800	7080	6000×2450×1910
3YK1848	3	25.92	5-80	400	32-276	800-970	8	18.5	20	1800×4800	7600	6120×2450×2230
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	20	1800×5400	8150	6600×2450×1910
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	20	1800×5400	8840	6720×2450×2230
2YK2160	2	25.2	5-100	400	50-475	970	8	30	20	2100×6000	9780	7210×2760×2075
3YK2160	3	37.8	5-100	400	50-475	970	8	30	20	2100×6000	10800	7355×2760×2475
2YK2460	2	28.8	5-100	400	65-550	970	8	37	20	2400×6000	13600	7210×3060×2075
3YK2460	3	43.2	5-100	400	70-620	970	8	37	20	2400×6000	15600	7355×3060×2475
